В России трубы из высокопрочного чугуна производятся только ОАО «ЛМЗ «Свободный сокол». Все изделия из ВЧШГ выполняют методом центробежного литья согласно ТУ 1461-037-50254094-2008, с условными проходами Ду 80-1000 мм в 6 метров длиной, под уплотнительное кольцо, с металлическим цинком, битумным лаком в качестве внешнего защитного покрытия согласно ISO 8179, а также с внутренним ЦПП – цементно-песочным покрытием по ISO 4179.

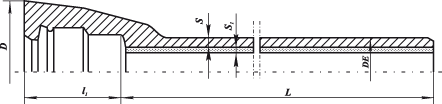

Основные размеры, масса, допустимое рабочее давление, угол отклонения
| Размеры, мм | Допустимое рабочее давление, МПа |
Допустимый угол отклонения при укладке, ° |
Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм |
Количество труб, шт. |
||||||||||
| DN | D | DE | S | S1 | I1 | 5800 | 6000 | машина | пачка | |||||
| 80 | 140 | 98 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 80 | 6,4 | 5 | 85,0 | 88,0 | 224 | 16 |
| -2,7 | -1,5 | |||||||||||||
| 100 | 163 | 118 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 88 | 6,4 | 5 | 106,0 | 109,0 | 180 | 12 |
| -2,8 | -1,5 | |||||||||||||
| 125 | 190 | 144 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 91 | 6,4 | 5 | 132,0 | 136,0 | 126 | 9 |
| -2,9 | -1,5 | |||||||||||||
| 150 | 217 | 170 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 94 | 6,4 | 5 | 159,0 | 164,0 | 120 | 6 |
| -2,9 | -1,5 | |||||||||||||
| 200 | 278 | 222 | +1,0 | 6,3 | -1,3 | 3 | +2,0 | 100 | 6,2 | 4 | 215,0 | 222,0 | 84 | 6 |
| -3,0 | -1,5 | |||||||||||||
| 250 | 336 | 274 | +1,0 | 6,8 | -1,5 | 3 | +3,0 | 105 | 5,4 | 4 | 281,0 | 290,0 | 68 | 6 |
| -3,1 | -1,5 | |||||||||||||
| 300 | 393 | 326 | +1,0 | 7,2 | -1,6 | 3 | +3,0 | 110 | 4,9 | 4 | 252,0 | 364,0 | 52 | 4 |
| -3,3 | -1,5 | |||||||||||||
| 350 | 448 | 378 | +1,0 | 7,7 | -1,7 | 5 | +3,5 | 110 | 4,5 | 3 | 461,0 | 476,0 | 42 | - |
| -3,4 | -2,0 | |||||||||||||
| 400 | 500 | 429 | +1,0 | 8,1 | -1,7 | 5 | +3,5 | 110 | 4,2 | 3 | 553,0 | 571,0 | 32 | - |
| -3,5 | -2,0 | |||||||||||||
| 500 | 604 | 532 | +1,0 | 9,0 | -1,9 | 5 | +3,5 | 120 | 3,8 | 3 | 756,0 | 780,0 | 20 | - |
| -3,8 | -2,0 | |||||||||||||
| 600 | 713 | 635 | +1,0 | 9,9 | -1,9 | 5 | +3,5 | 120 | 3,6 | 3 | 983,0 | 1015,0 | 16 | - |
| -4,0 | -2,0 | |||||||||||||
| 700 | 824 | 738 | +1,0 | 10,8 | -2,0 | 6 | +4,0 | 150 | 3,4 | 2 | 1273,0 | 1314,0 | 12 | - |
| -4,2 | -2,5 | |||||||||||||
| 800 | 943 | 842 | +1,0 | 11,7 | -2,1 | 6 | +4,0 | 160 | 3,2 | 2 | 1556,0 | 1606,0 | 10 | - |
| -4,5 | -2,5 | |||||||||||||
| 900 | 1052 | 945 | +1,0 | 12,6 | -2,2 | 6 | +4,0 | 175 | 3,1 | 1,5 | 1870,0 | 1930,0 | 8 | - |
| -4,8 | -2,5 | |||||||||||||
| 1000 | 1158 | 1048 | +1,0 | 13,5 | -2,3 | 6 | +4,0 | 185 | 3,0 | 1,5 | 2210,0 | 2281,0 | 8 | - |
| -5,0 | -2,5 | |||||||||||||
